Sứ kỹ thuật là gì? Vai trò trong thiết bị điện và thiết bị nhiệt

Bài 01/08 · Nền tảng sứ kỹ thuật. Minh họa giải thích nguyên lý, không phải ảnh sản phẩm hay bản vẽ chế tạo. Ví dụ số học (nếu có) là giả định, không phải thông số sản phẩm.

Sau bài này, bạn sẽ hiểu: Phân biệt tên vật liệu, hình dạng sản phẩm và nhiệm vụ của chi tiết.

Một đoạn ống trắng nằm quanh dây điện trở có thể trông rất đơn giản. Tuy nhiên, khi dây nóng lên, chi tiết ấy phải tiếp tục giữ đúng vị trí, hạn chế dòng điện đi sang phần kim loại và không bị hư hỏng bởi điều kiện làm việc. Giá trị của nó không nằm ở vẻ ngoài mà ở nhiệm vụ phải thực hiện trong cả cụm thiết bị.

Sứ kỹ thuật là cách gọi quen thuộc của các vật liệu và chi tiết gốm được lựa chọn, chế tạo, kiểm soát để đáp ứng yêu cầu kỹ thuật cụ thể. Muốn hiểu một sản phẩm, cần biết đồng thời nó làm bằng vật liệu gì, có hình dạng nào và sẽ làm việc trong điều kiện nào. Chỉ biết tên “sứ chịu nhiệt” vẫn chưa đủ để chọn đúng.

1. Hiểu chữ “kỹ thuật” qua yêu cầu sử dụng

Gốm là một nhóm vật liệu vô cơ, phi kim rất rộng. Trong kỹ thuật, nhóm này không chỉ gồm loại sứ trắng quen thuộc mà còn có nhiều vật liệu oxit, silicat, cacbit và nitrua. “Technical ceramics” có nghĩa là gốm sứ kỹ thuật; đây là cách gọi theo công dụng và mức độ kiểm soát vật liệu, không phải tên của một công thức hóa học duy nhất. [1]

Một bát sứ và một ống cách điện có thể cùng được tạo hình rồi nung, nhưng tiêu chí nghiệm thu không giống nhau. Với ống cách điện, đường kính lỗ, độ thẳng, khuyết tật, đặc tính điện ở nhiệt độ sử dụng hoặc độ tương thích với môi trường có thể quyết định khả năng làm việc. Sự khác biệt không đơn giản là “nung nóng hơn” hoặc “trắng hơn”.

Cũng không nên hiểu rằng mọi sản phẩm gốm sứ kỹ thuật đều làm từ nguyên liệu siêu tinh khiết hoặc đều đặc hoàn toàn. Có loại cần độ tinh khiết cao; có loại sử dụng phối liệu silicat; có loại được thiết kế có độ rỗng. Chất lượng phải được đánh giá theo mục tiêu sử dụng, không theo một dấu hiệu duy nhất.

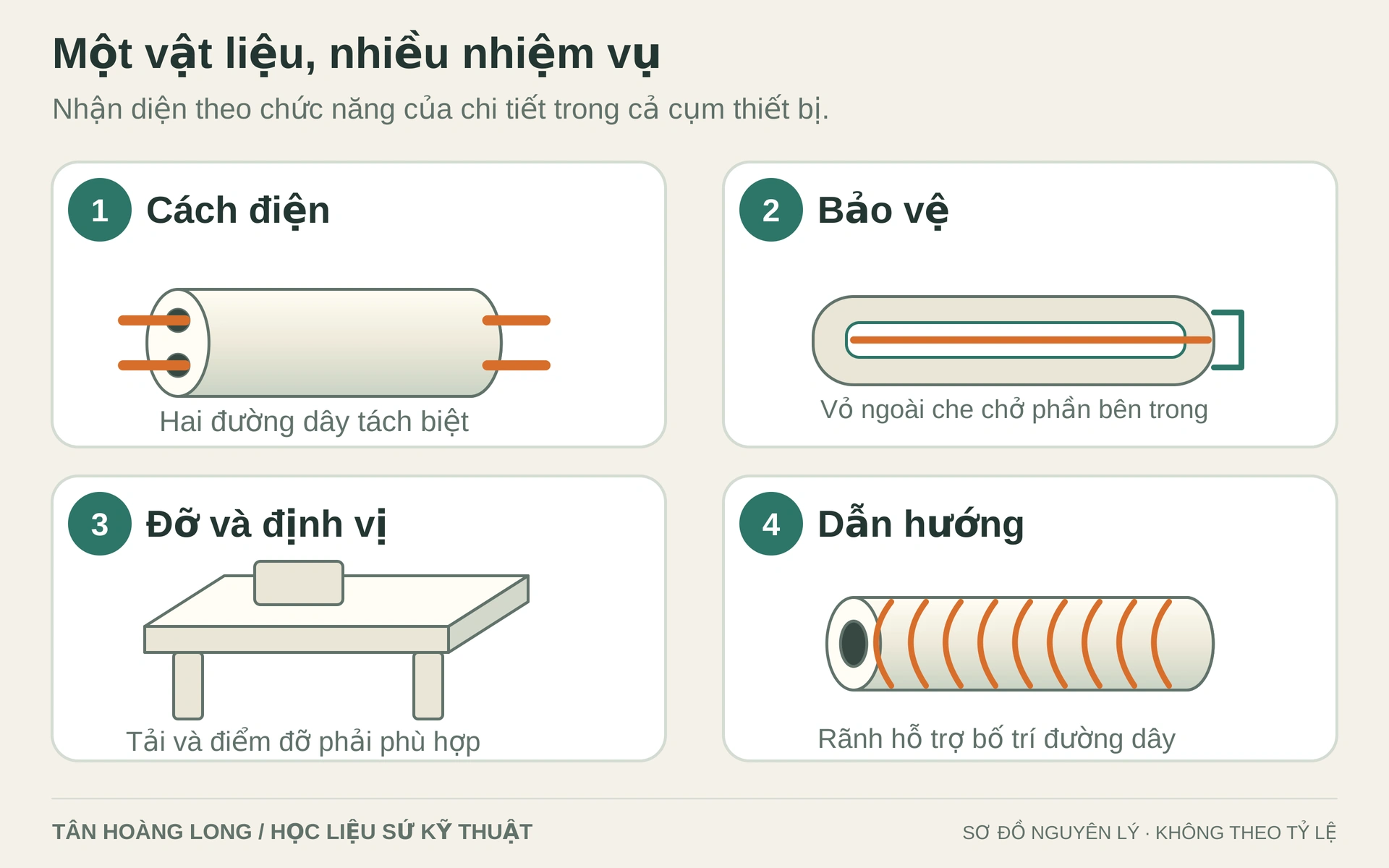

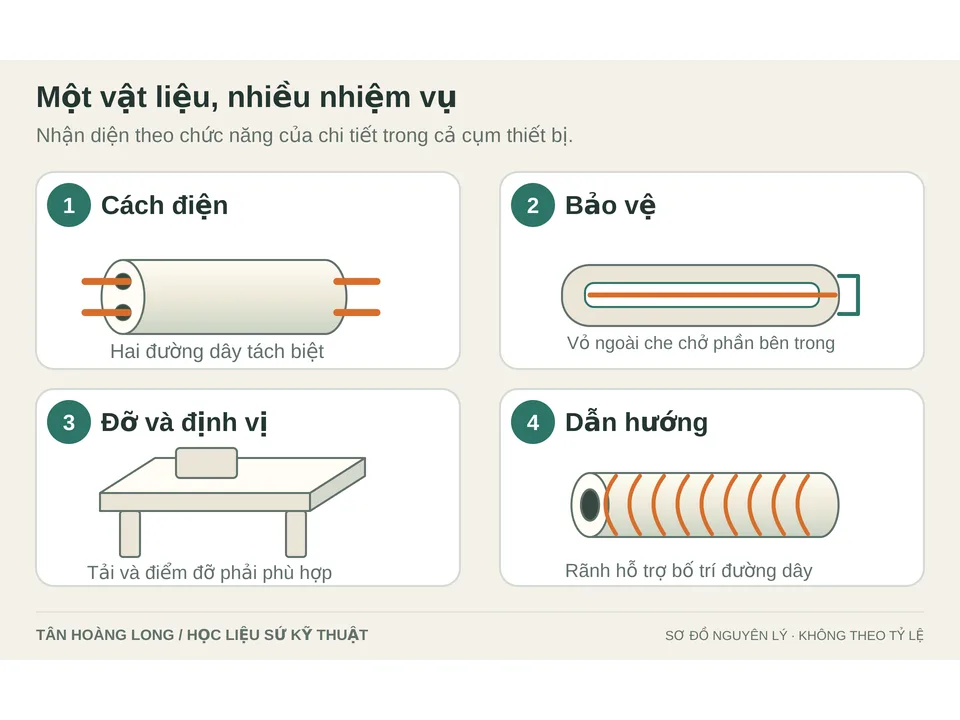

2. Bốn nhiệm vụ thường gặp trong thiết bị

Cách điện và giữ khoảng cách giữa các phần dẫn điện

Ống, hạt, vòng hoặc đĩa sứ có thể giúp tách dây dẫn khỏi vỏ kim loại và khỏi dây khác. Với một ống hai lỗ, hai đường luồn dây được ngăn cách bằng vách vật liệu. Hình dạng ấy hỗ trợ bố trí dây; khả năng cách điện thực tế còn phụ thuộc vật liệu, chiều dày, điện áp, nhiệt độ, bề mặt và cách lắp.

Điểm cần chú ý là vật liệu cách điện không có nghĩa dòng điện tuyệt đối không thể đi qua. Dòng rò, phóng điện trên bề mặt hoặc đánh thủng vẫn có thể xảy ra khi điều kiện vượt quá khả năng của chi tiết. Một bộ phận cách điện chỉ phát huy tác dụng khi cả thiết kế và tình trạng sử dụng phù hợp. [1]

Bảo vệ một bộ phận bên trong

Trong một số cụm đo nhiệt, ống sứ bên ngoài được dùng để ngăn bộ phận nhạy cảm tiếp xúc trực tiếp với môi trường. Bên trong có thể có thêm chi tiết cách điện để tách các dây. Hai nhiệm vụ này khác nhau: ống bảo vệ không mặc nhiên thay thế được chi tiết cách điện, và bản thân ống sứ không phải là cảm biến.

Hãy hình dung một lớp vỏ che chở bên ngoài và các vách phân cách bên trong. Muốn thay thế đúng, phải xác định đang cần thay bộ phận nào của cụm, thay vì chỉ đặt mua một “ống sứ can nhiệt” có chiều dài tương tự.

Đỡ và định vị ở môi trường nóng

Một tấm kê, thanh đỡ hoặc lõi sứ có thể giữ sản phẩm, dây điện trở hoặc chi tiết khác tại vị trí mong muốn. Ở đây, câu hỏi không chỉ là “chịu được bao nhiêu độ” mà còn là “đỡ tải gì, trên nhịp đỡ nào, trong bao lâu”.

Một tấm mỏng có thể chịu nhiệt về mặt vật liệu nhưng không phù hợp với tải và cách kê đang dùng. Tải tập trung, chênh lệch nhiệt độ và sự giãn nở của khung kim loại đều có thể ảnh hưởng đến kết quả. Vật liệu tốt không bù được mọi sai sót hình học và lắp đặt.

Dẫn hướng hoặc duy trì đường đi

Lỗ, rãnh và lòng ống giúp bố trí dây, định hướng một bộ phận hoặc duy trì một đường dẫn theo thiết kế. Số lỗ không tự nó cho biết công suất, chất lượng hay nhiệt độ làm việc. Một chi tiết nhiều lỗ có thể được chọn đơn giản vì hệ thống cần nhiều đường tách biệt.

Với các ứng dụng tiếp xúc vật liệu nóng hoặc môi trường ăn mòn, lựa chọn còn phải xét khả năng tương thích hóa học. Không nên suy luận “đã là sứ thì chất nào cũng không tác động được”.

3. Vì sao nhiều loại sứ có ích trong các nhiệm vụ ấy?

Ở mức nguyên tử, nhiều vật liệu gốm có liên kết ion, liên kết cộng hóa trị hoặc sự kết hợp của hai dạng. Trong nhiều gốm cách điện thông dụng, các điện tích không di chuyển tự do như electron trong kim loại. Đây là một phần cơ sở để vật liệu có điện trở suất cao trong điều kiện phù hợp. [1]

Liên kết, cấu trúc tinh thể và cách các hạt gắn với nhau cũng góp phần tạo ra độ cứng, độ cứng vững và khả năng giữ tính chất trong môi trường nóng. Tuy nhiên, không thể suy từ “liên kết bền” ra rằng mọi loại sứ đều chịu được cùng nhiệt độ hoặc cùng cú va đập. Lỗ rỗng, vết nứt nhỏ, pha phụ và bề mặt đều tham gia vào hành vi của chi tiết.

Đó là lý do một vật liệu có thể khó trầy xước nhưng vẫn mẻ khi bị gõ vào cạnh; hoặc làm việc ổn định ở một nhiệt độ cao nhưng nứt khi thay đổi nhiệt độ quá nhanh. Các tính chất này không mâu thuẫn: chúng đo những khả năng khác nhau.

4. Đừng gộp những tính chất khác nhau thành một chữ “bền”

Cách nói thường gặp	Điều cần phân biệt
“Sứ cách điện nên cũng cách nhiệt.”	Dòng điện và dòng nhiệt truyền theo các cơ chế khác nhau. Không thể suy trực tiếp độ dẫn nhiệt từ khả năng cách điện.
“Sứ rất cứng nên khó vỡ.”	Độ cứng liên quan đến chống biến dạng cục bộ; khả năng chống phát triển vết nứt là chuyện khác.
“Sứ chịu nhiệt cao nên làm nóng nhanh được.”	Nhiệt độ làm việc và khả năng chịu sốc nhiệt không phải một thông số.
“Cùng màu, cùng kích thước thì thay được.”	Thành phần, cấu trúc, dung sai và điều kiện sử dụng vẫn có thể khác.

Những phân biệt này giúp đọc thông số đúng hơn. Thay vì hỏi một cách chung chung “loại nào bền nhất”, hãy chuyển thành “loại nào đáp ứng tốt nhiệm vụ và điều kiện của chi tiết này”.

5. Ví dụ: lựa chọn ống sứ cho một cụm gia nhiệt

Giả sử cần thay ống đang giữ dây bên trong một cụm gia nhiệt. Hai mẫu mới đều có chiều dài và đường kính ngoài gần giống mẫu cũ. Điều đó mới giải quyết được một phần vấn đề.

Trước hết, cần xác định dây đi qua một lỗ hay các lỗ riêng biệt. Tiếp theo là kích thước thực của dây và lỗ, chiều dài vùng nóng, vị trí điểm đỡ, sự tiếp xúc với kim loại và chu kỳ nóng–nguội. Nếu có yêu cầu cách điện, cần biết điều kiện điện áp và tình trạng bề mặt trong quá trình sử dụng. Sau đó mới đối chiếu với cấp vật liệu và dữ liệu của sản phẩm.

Ví dụ này không nhằm đưa ra một lựa chọn vật liệu cụ thể. Nó cho thấy trình tự đúng: hiểu nhiệm vụ → mô tả điều kiện → xác định yêu cầu → đối chiếu sản phẩm. Làm ngược lại, bắt đầu từ một hình ảnh trông giống nhau, dễ bỏ sót điều kiện quan trọng.

6. Nhận biết sản phẩm mà không đoán quá mức

Khi xem danh mục tại Tân Hoàng Long, có thể dùng hình dạng để định hướng câu hỏi: ống liên quan đến đường luồn hoặc bảo vệ; đĩa và khối nhiều lỗ liên quan đến bố trí; tấm kê liên quan đến đỡ tải. Đây là bước nhận diện ban đầu, không phải xác nhận vật liệu hay ứng dụng cho mọi mẫu.

Nếu mô tả chưa có cấp vật liệu hoặc giới hạn làm việc, hãy coi đó là thông tin cần bổ sung. Không nên tự gán tên alumina cho mọi chi tiết trắng, hoặc xem màu đỏ là một mức chịu nhiệt. Một bản vẽ và mô tả vận hành thường hữu ích hơn một tên gọi theo màu sắc.

Tự kiểm tra sau khi đọc

Một ống sứ vừa khít vị trí cũ đã đủ điều kiện để thay thế chưa?

Chưa. Vừa kích thước chỉ giải quyết yêu cầu lắp ghép. Còn phải đối chiếu vật liệu, nhiệt độ và chu kỳ nhiệt, nhiệm vụ cách điện hoặc bảo vệ, tải, môi trường tiếp xúc và tình trạng các chi tiết xung quanh.

Điều cần nhớ

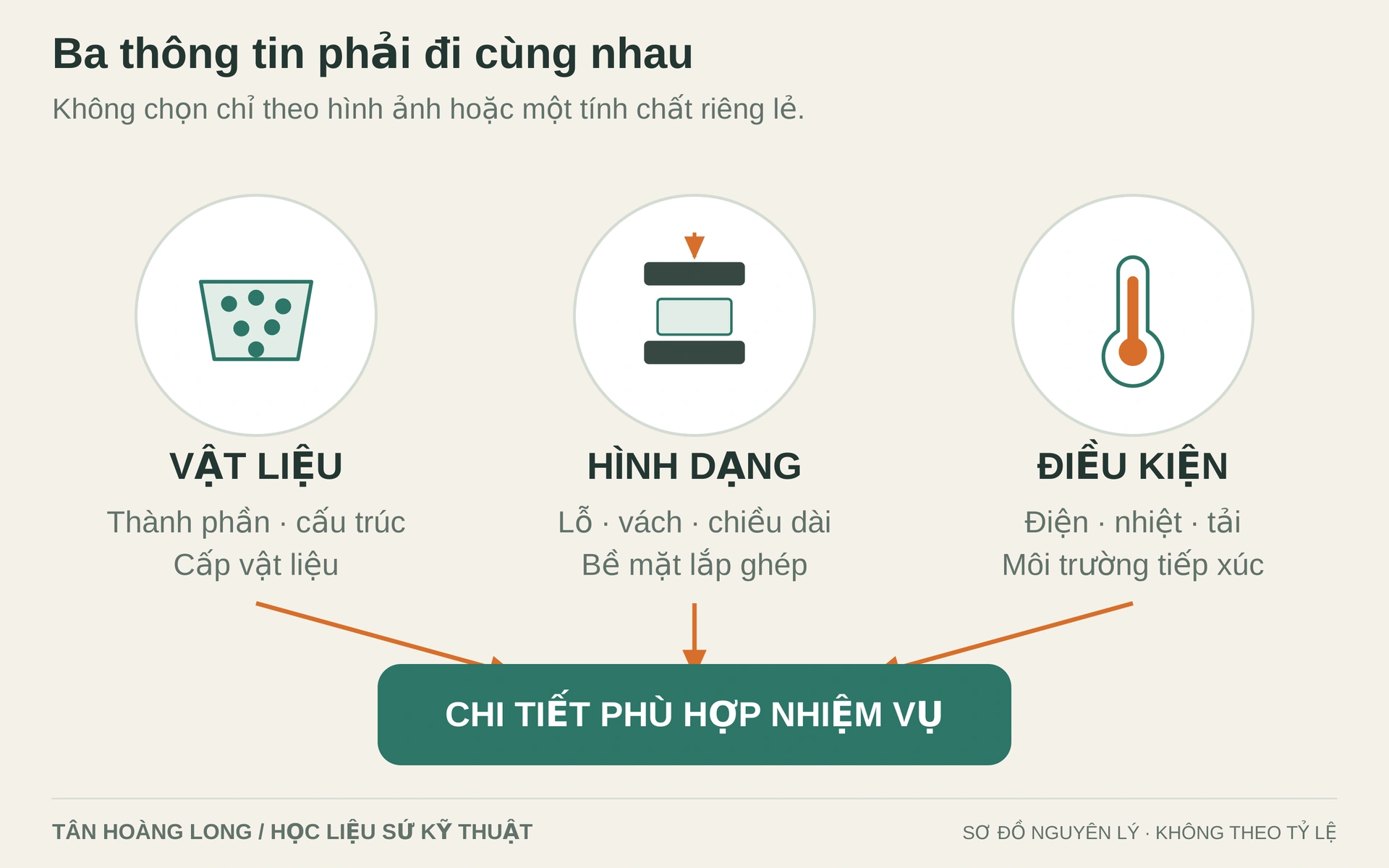

Sứ kỹ thuật không phải một loại “sứ đặc biệt” có mọi tính chất tốt như nhau. Đó là một nhóm vật liệu và chi tiết được lựa chọn theo yêu cầu. Ba thông tin luôn cần đi cùng nhau là vật liệu, hình dạng và điều kiện làm việc. Bài tiếp theo giải thích các tên vật liệu thường gặp để việc trao đổi và đọc danh mục trở nên rõ ràng hơn.

Khi cần trao đổi về một chi tiết, hãy chuẩn bị ảnh vị trí lắp, kích thước hoặc bản vẽ và mô tả nhiệm vụ, rồi gửi yêu cầu đến Tân Hoàng Long. Những thông tin ấy giúp cuộc trao đổi đi vào yêu cầu thực tế thay vì chỉ dựa trên hình dáng.

Tài liệu khoa học và đọc thêm

1. [1] C. Barry Carter và M. Grant Norton (2013). Ceramic Materials: Science and Engineering (Vật liệu gốm: khoa học và kỹ thuật), ấn bản 2. ISBN 978-1-4614-3522-8. Tài liệu nền tảng về liên kết, cấu trúc, khuyết tật, chế tạo và tính chất gốm.

Hình minh họa được biên soạn để giải thích nguyên lý, không phải ảnh sản phẩm hoặc bản vẽ chế tạo. Các ví dụ số học được ghi rõ là giả định.
