Các loại sứ kỹ thuật: alumina, mullite, cordierite và steatite khác nhau thế nào?

Bài 02/08 · Nền tảng sứ kỹ thuật. Minh họa giải thích nguyên lý, không phải ảnh sản phẩm hay bản vẽ chế tạo. Ví dụ số học (nếu có) là giả định, không phải thông số sản phẩm.

Sau bài này, bạn sẽ hiểu: Đọc tên hệ vật liệu mà không biến nó thành một thông số hay thứ hạng tuyệt đối.

Hai chi tiết sứ cùng màu trắng có thể được làm từ hai hệ vật liệu khác nhau. Ngược lại, hai sản phẩm cùng được gọi là alumina cũng chưa chắc có thông số giống nhau. Tên vật liệu là điểm bắt đầu để hiểu sản phẩm, không phải toàn bộ lời giải cho việc lựa chọn.

Trong bài này, chúng ta làm quen với bốn tên thường gặp: alumina, mullite, cordierite và steatite. Mục tiêu không phải xếp hạng loại nào “tốt nhất”, mà là hiểu mỗi tên cho biết điều gì và còn thiếu thông tin gì trước khi áp dụng vào thiết bị.

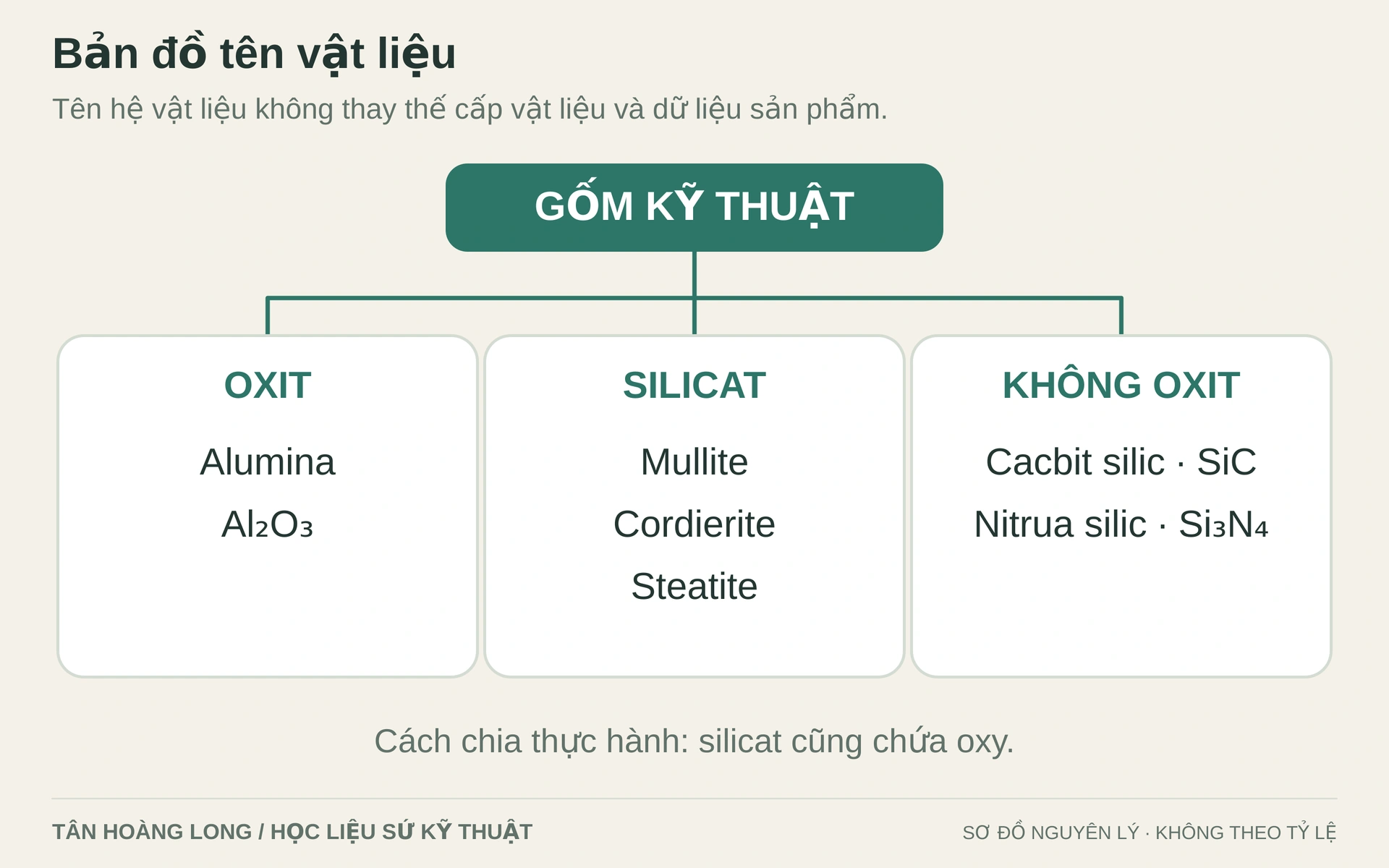

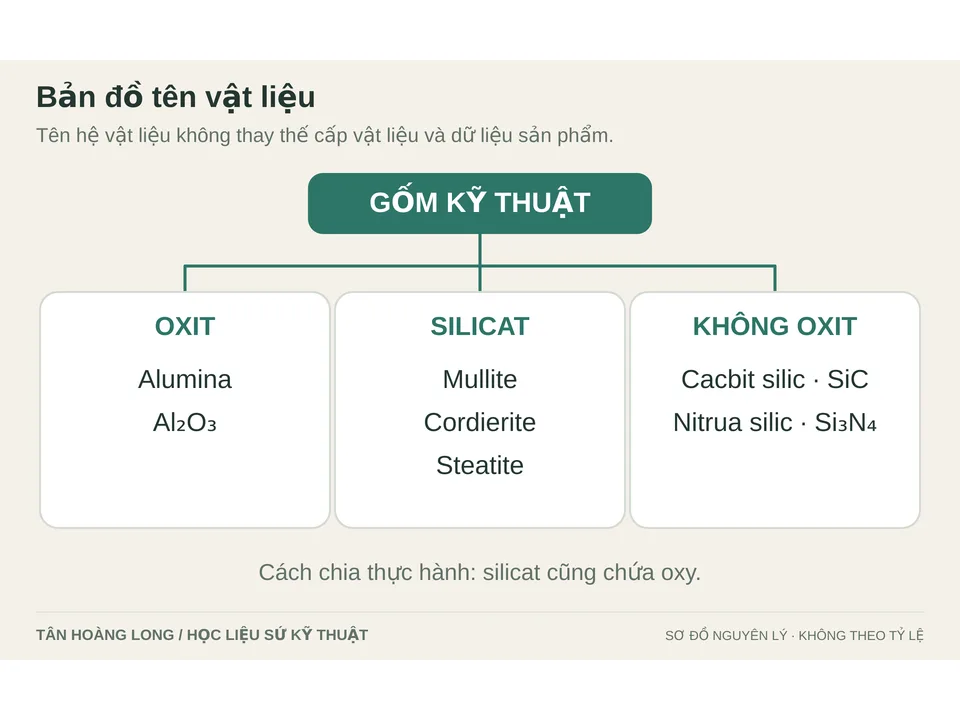

1. Một bản đồ vật liệu để không nhầm nhóm với sản phẩm

Trong cách phân nhóm thực hành, gốm kỹ thuật thường được giới thiệu theo các hệ oxit, silicat và không oxit. Alumina là nhôm oxit; mullite, cordierite và steatite thường được thảo luận trong nhóm gốm silicat. Cacbit silic và nitrua silic là các ví dụ của nhóm không oxit. [1]

Cách chia này có tính định hướng. Silicat cũng chứa oxy, nên không nên coi ba nhánh là ba tập hợp hóa học hoàn toàn tách biệt. Khi đọc tài liệu khác nhau, cách đặt nhóm có thể thay đổi. Điều quan trọng hơn là xác định đúng tên vật liệu, pha chính và cấp sản phẩm đang nói đến.

Một phân biệt khác rất cần thiết là tên khoáng hoặc pha tinh thể không hoàn toàn đồng nghĩa với công thức của toàn bộ chi tiết thương mại. Một sản phẩm có thể chứa pha chính, pha phụ, pha thủy tinh và lỗ rỗng. Đó là lý do không thể chỉ nhìn tên trên một bảng so sánh rồi suy ra mọi đặc tính của thành phẩm.

2. Alumina: tên quen thuộc của nhôm oxit

Alumina là tên tiếng Anh của nhôm oxit, Al₂O₃. Gốm alumina thường được quan tâm trong các nhiệm vụ cần cách điện, độ cứng, chống mài mòn hoặc giữ tính chất trong môi trường nóng. Cơ sở của những khả năng ấy liên quan đến liên kết và cấu trúc của vật liệu; kết quả thực tế còn phụ thuộc độ đặc, cỡ hạt, pha phụ và khuyết tật. [1]

Không nên hiểu alumina là một sản phẩm chỉ có một cấp duy nhất. Hàm lượng Al₂O₃ có thể khác nhau giữa các cấp thương mại. Phần còn lại cũng cần được xem xét: đó có thể là thành phần hỗ trợ chế tạo hoặc tạo pha phụ, chứ không chỉ là một con số “tạp chất” không có vai trò.

Độ tinh khiết cao hơn có thể có ích cho một yêu cầu cụ thể, nhưng không tự động làm cho mọi thiết kế tốt hơn. Chi phí chế tạo, khả năng gia công, hình dạng và điều kiện vận hành vẫn phải phù hợp. So sánh hai cấp alumina cần dựa trên đúng thông số liên quan, tại điều kiện đo tương đương.

Ví dụ định hướng: khi đánh giá một ống để vừa cách điện vừa tiếp xúc môi trường nóng, “alumina” giúp thu hẹp nhóm ứng viên. Tuy nhiên, vẫn cần cấp vật liệu, độ kín hoặc độ rỗng theo yêu cầu, đặc tính điện ở nhiệt độ liên quan và khả năng đáp ứng kích thước.

3. Mullite: vật liệu thuộc hệ nhôm oxit–silic oxit

Mullite là một pha tinh thể trong hệ Al₂O₃–SiO₂. Công thức 3Al₂O₃·2SiO₂ thường được dùng để giới thiệu thành phần lý tưởng quen thuộc, nhưng phạm vi thành phần của pha mullite và phối liệu mullite thương mại cần được phân biệt. [3]

Mullite được quan tâm trong nhiều ứng dụng nhiệt nhờ tổ hợp đặc tính cơ–nhiệt của nó. Tuy nhiên, “có mullite” không có nghĩa mọi sản phẩm đều có cùng độ rỗng, cùng lượng pha thủy tinh hoặc cùng khả năng chịu tải nóng. Cách chế tạo có thể tạo ra các cấu trúc khác nhau ngay cả khi cùng nhắc đến một pha chính.

Với chi tiết cần làm việc lâu ở nhiệt độ cao, câu hỏi về pha phụ đặc biệt có ý nghĩa. Pha nằm giữa các hạt có thể ảnh hưởng đến biến dạng theo thời gian hoặc tương tác với môi trường. Vì thế, không nên kết luận một ống mullite phù hợp chỉ vì nhiệt độ trên bảng giới thiệu cao hơn nhiệt độ đặt của lò.

Ví dụ định hướng: khi xem xét một ống trong cụm đo nhiệt, cần xét đồng thời môi trường khí, tốc độ thay đổi nhiệt độ, độ kín cần thiết, kết cấu đỡ và thời gian làm việc. Đó là bối cảnh để đọc dữ liệu của cấp mullite cụ thể.

4. Cordierite: cần chú ý đến giãn nở nhiệt

Cordierite là vật liệu thuộc hệ magiê–nhôm–silicat, thường được giới thiệu bằng công thức lý tưởng 2MgO·2Al₂O₃·5SiO₂. Một đặc điểm khiến vật liệu này được quan tâm là mức giãn nở nhiệt thấp của các cấu trúc cordierite phù hợp. [1]

Giãn nở nhiệt thấp có thể giúp giảm một phần ứng suất sinh ra khi các vùng trong chi tiết có nhiệt độ khác nhau. Nhưng khả năng chống sốc nhiệt không do một thông số quyết định: độ dẫn nhiệt, độ bền, độ cứng vững, hình học, bề mặt và điều kiện truyền nhiệt cũng góp phần.

Vì vậy, câu “cordierite chịu sốc nhiệt tốt” cần được hiểu là một định hướng vật liệu, không phải giấy phép làm nóng hoặc làm nguội tùy ý. Một hình dạng thành mỏng và một khối dày không trải qua cùng chênh lệch nhiệt bên trong trong một chu kỳ vận hành.

Ví dụ định hướng: với một phụ kiện chịu nhiều chu kỳ nóng–nguội, giãn nở nhiệt là thông số đáng xem. Nhưng nếu phụ kiện đồng thời đỡ tải, còn phải đánh giá độ bền ở nhiệt độ làm việc, nhịp đỡ và biến dạng theo thời gian.

5. Steatite: gốm kỹ thuật trên cơ sở magiê silicat

Steatite là tên của một nhóm gốm silicat thường được phát triển từ phối liệu có nền tảng magiê silicat. Không nên coi tên steatite trên một sản phẩm thương mại là cam kết toàn bộ chi tiết gồm một hợp chất tinh khiết duy nhất. Pha tinh thể, pha thủy tinh và công thức phối liệu ảnh hưởng đến tính chất cuối cùng. [1]

Steatite thường được xem xét cho các chi tiết cách điện và định vị trong thiết bị điện. Tuy nhiên, yêu cầu đối với một chi tiết làm việc trong môi trường điện còn có thể bao gồm tần số, tổn hao điện môi, độ ẩm, nhiệt độ và khoảng cách bề mặt. Hai cấp vật liệu cùng tên có thể được tối ưu cho những nhu cầu khác nhau.

Ví dụ định hướng: với một vòng hoặc khối cách điện, không nên chỉ hỏi độ cứng. Điều kiện điện, hình học chỗ lắp, lực siết và môi trường bề mặt có thể quan trọng hơn một con số cơ học được lấy riêng lẻ.

6. So sánh bằng câu hỏi kỹ thuật, không bằng huy chương

Hệ vật liệu	Đặc điểm nên tìm hiểu trước	Thông tin vẫn cần xác nhận
Alumina	Hàm lượng Al₂O₃, độ đặc, đặc tính điện và cơ	Cấp vật liệu, pha phụ, điều kiện đo và giới hạn của chi tiết
Mullite	Thành phần pha, cấu trúc và hành vi trong môi trường nóng	Độ rỗng, pha thủy tinh, tải và môi trường sử dụng
Cordierite	Giãn nở nhiệt và yêu cầu chu kỳ nóng–nguội	Độ bền, hình học, truyền nhiệt và tải đồng thời
Steatite	Đặc tính cách điện và yêu cầu lắp ghép	Nhiệt độ, tần số nếu liên quan, tổn hao và tình trạng bề mặt

Bảng này không phải bảng thông số sản phẩm. Không có mức nhiệt độ, điện áp hay tải trọng nào trong bảng được mặc định áp dụng cho hàng đang bán. Mục đích là giúp người đọc đặt câu hỏi đúng trước khi xin dữ liệu của một cấp vật liệu.

7. Vì sao không đưa ra một nhiệt độ tối đa chung cho mỗi tên?

Nhiệt độ làm việc không chỉ là đặc tính của một công thức hóa học. Một chi tiết có thể bị giới hạn bởi biến dạng dưới tải, phản ứng với môi trường, yêu cầu cách điện khi nóng hoặc nguy cơ nứt trong chu kỳ nhiệt trước khi xuất hiện hiện tượng nóng chảy.

Ngay cả khi có dữ liệu nhiệt độ từ nhà sản xuất vật liệu, vẫn phải đọc điều kiện đi kèm. Nhiệt độ liên tục khác với nhiệt độ đỉnh ngắn hạn; không tải khác với đỡ tải; không khí khác với một môi trường phản ứng khác. Một con số thiếu điều kiện có thể tạo cảm giác chính xác nhưng chưa đủ để ra quyết định.

8. Cách đọc tên vật liệu trong một yêu cầu mua hàng

Hãy tách yêu cầu thành ba lớp. Lớp đầu là hệ vật liệu, chẳng hạn alumina. Lớp thứ hai là cấp vật liệu với các dữ liệu có thể đối chiếu. Lớp cuối là chi tiết hoàn chỉnh: bản vẽ, bề mặt, dung sai và điều kiện làm việc.

Ví dụ, câu “cần ống alumina” chỉ xác định lớp đầu. Câu mô tả có thêm đường kính ngoài, đường kính lỗ, chiều dài, chức năng và điều kiện vận hành sẽ giúp xác định những thông số còn cần hỏi. Không nên tự thêm một yêu cầu độ tinh khiết rất cao nếu chưa biết mục đích của nó.

Khi xem sản phẩm tại Tân Hoàng Long, hãy phân biệt tên hình dạng với tên vật liệu. “Ống hai lỗ”, “đĩa nhiều lỗ” hay “tấm kê” nói về cấu tạo hoặc nhiệm vụ; chúng chưa đủ để xác định thành phần. Bài viết này giới thiệu các hệ vật liệu, không xác nhận mọi hệ đều có sẵn cho từng sản phẩm.

Tự kiểm tra sau khi đọc

Vì sao không thể chọn cordierite chỉ vì thiết bị có nhiều chu kỳ nóng–nguội?

Giãn nở nhiệt thấp chỉ là một yếu tố thuận lợi cần xem xét. Phải đối chiếu cấp vật liệu thực, hình học, truyền nhiệt, tải, môi trường và chu kỳ vận hành; không có bảo đảm sốc nhiệt chỉ từ tên vật liệu.

Điều cần nhớ

Tên vật liệu giúp mở đúng nhóm câu hỏi, nhưng cấp vật liệu và điều kiện sử dụng mới giúp đi đến lựa chọn. Bước tiếp theo là nhìn vào cấu trúc bên trong: vì sao cùng thành phần chính nhưng cỡ hạt, pha phụ hoặc lỗ rỗng khác nhau lại làm chi tiết ứng xử khác nhau?

Để trao đổi về vật liệu cho một chi tiết cụ thể, hãy gửi bản vẽ và điều kiện làm việc đến Tân Hoàng Long, thay vì chỉ mô tả màu sắc hoặc tên gọi chung.

Tài liệu khoa học và đọc thêm

1. [1] C. Barry Carter và M. Grant Norton (2013). Ceramic Materials: Science and Engineering (Vật liệu gốm: khoa học và kỹ thuật), ấn bản 2. ISBN 978-1-4614-3522-8. Tài liệu nền tảng về liên kết, cấu trúc, khuyết tật, chế tạo và tính chất gốm.
2. [3] Hartmut Schneider, Jürgen Schreuer và Bernd Hildmann (2008). Structure and properties of mullite—A review (Tổng quan về cấu trúc và tính chất của mullite). Journal of the European Ceramic Society (Tạp chí Hội Gốm châu Âu), 28(2), 329–344.

Hình minh họa được biên soạn để giải thích nguyên lý, không phải ảnh sản phẩm hoặc bản vẽ chế tạo. Các ví dụ số học được ghi rõ là giả định.
