Bên trong sứ kỹ thuật: liên kết nguyên tử, hạt tinh thể và lỗ rỗng

Bài 03/08 · Nền tảng sứ kỹ thuật. Minh họa giải thích nguyên lý, không phải ảnh sản phẩm hay bản vẽ chế tạo. Ví dụ số học (nếu có) là giả định, không phải thông số sản phẩm.

Sau bài này, bạn sẽ hiểu: Giải thích vì sao thành phần giống nhau vẫn có thể cho tính chất khác nhau.

Một chi tiết sứ có bề mặt nhẵn không có nghĩa bên trong là một khối đồng nhất tuyệt đối. Nếu quan sát ở các mức phóng đại khác nhau, chúng ta có thể gặp hạt tinh thể, ranh giới giữa các hạt, pha phụ, lỗ rỗng hoặc khuyết tật. Những thành phần rất nhỏ ấy góp phần quyết định một chi tiết cách điện ra sao, chịu tải thế nào và dễ nứt ở đâu.

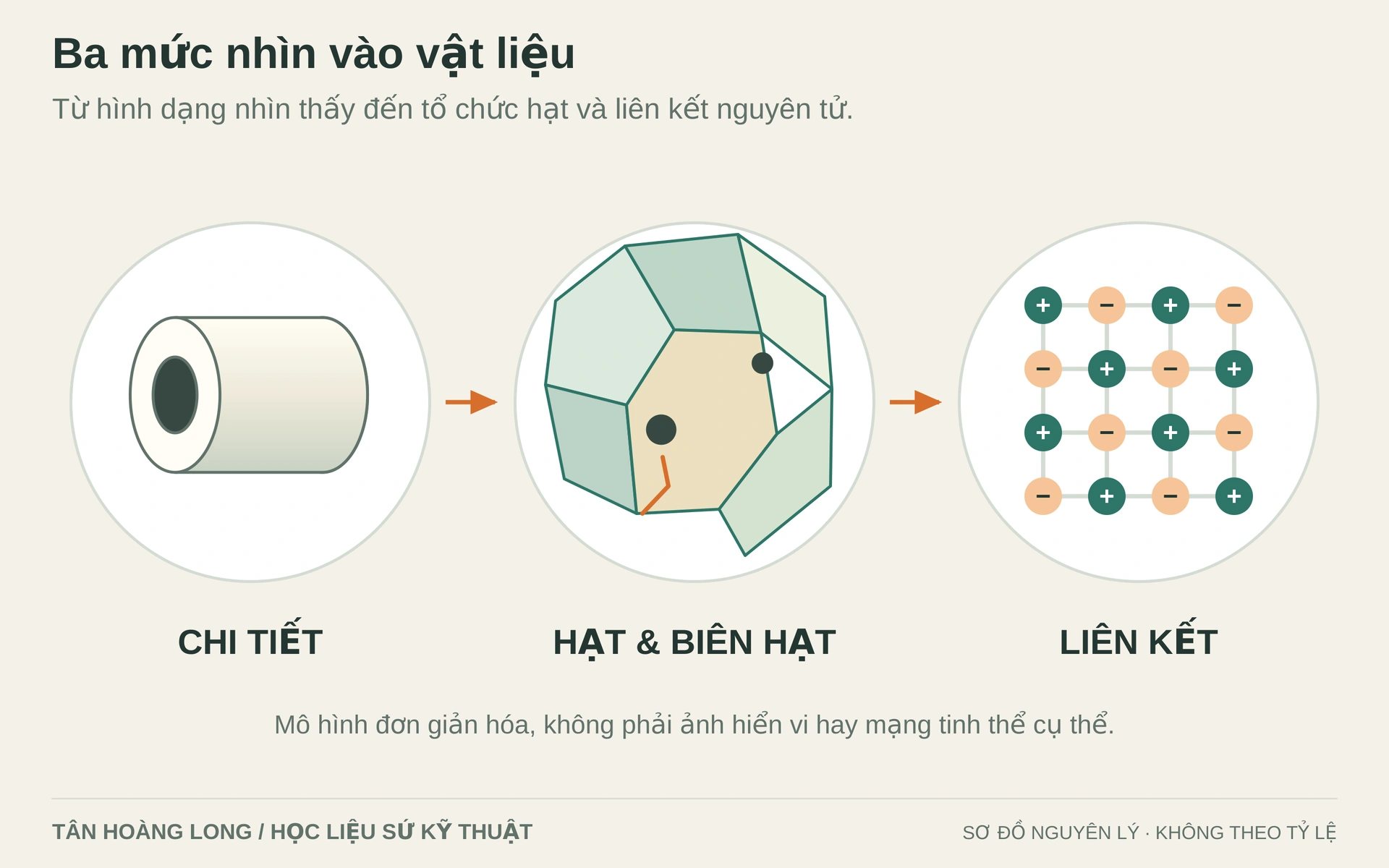

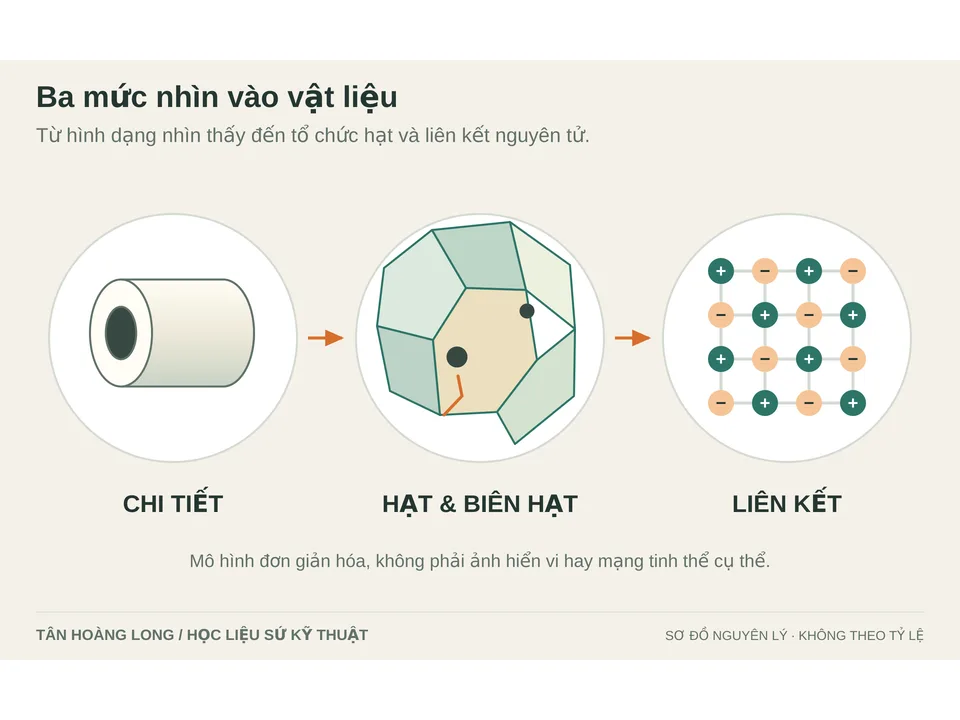

Bài viết này sử dụng ba “mức nhìn”: liên kết nguyên tử → cấu trúc vi mô → hình dạng chi tiết. Mục tiêu là hiểu vì sao chỉ biết thành phần hóa học hoặc màu sắc chưa đủ để dự đoán đầy đủ tính chất của sứ kỹ thuật.

1. Mức nguyên tử: điều gì giữ vật liệu lại với nhau?

Trong nhiều vật liệu gốm, các nguyên tử gắn với nhau bằng liên kết ion, liên kết cộng hóa trị hoặc sự kết hợp của chúng. Liên kết ion liên quan đến lực hút giữa các ion mang điện trái dấu. Liên kết cộng hóa trị liên quan đến việc các nguyên tử dùng chung electron. Đây là những mô hình giúp giải thích vật liệu; một vật liệu thực không nhất thiết thuộc hoàn toàn một kiểu liên kết lý tưởng. [1]

Các liên kết ảnh hưởng đến năng lượng cần thiết để thay đổi cấu trúc và đến khả năng di chuyển của điện tích. Trong nhiều gốm cách điện, electron không dễ chuyển động tự do như trong kim loại. Tuy nhiên, khi thay đổi nhiệt độ, thành phần hoặc khuyết tật, sự dẫn điện có thể thay đổi. Một số gốm được sử dụng chính vì có khả năng dẫn điện hoặc tính chất điện đặc biệt.

Điều cần tránh là dùng một câu như “liên kết rất bền” để giải thích mọi tính chất. Khả năng chống trầy, chống nứt, truyền nhiệt và cách điện còn phụ thuộc những cơ chế khác nhau. Liên kết là nền tảng, không phải câu trả lời đầy đủ cho mọi câu hỏi.

2. Hạt tinh thể không phải là hạt bột nguyên liệu

Hạt tinh thể là một vùng vật liệu có trật tự tinh thể và định hướng tinh thể tương đối thống nhất. Nhiều chi tiết gốm kỹ thuật là vật liệu đa tinh thể, tức gồm nhiều hạt có định hướng khác nhau ghép lại. Ranh giới giữa hai hạt được gọi là biên hạt. [1]

Hạt bột dùng trong sản xuất là một khái niệm khác. Một hạt bột có thể chứa một hoặc nhiều vùng tinh thể; một hạt tạo hạt để ép còn có thể là tập hợp của nhiều hạt bột nhỏ. Trong quá trình nung, các hạt liên kết và cấu trúc tiếp tục thay đổi. Vì thế, kích thước hạt bột ban đầu không mặc nhiên bằng kích thước hạt tinh thể của thành phẩm.

Hãy tưởng tượng một bức lát ghép với nhiều mảnh có hướng hoa văn khác nhau. Mỗi mảnh giúp hình dung một hạt; đường tiếp giáp giúp hình dung biên hạt. Nhưng đây chỉ là ví dụ trực quan: trong gốm, biên hạt không bắt buộc có một “lớp keo” riêng, và hình dạng thực của hạt là ba chiều.

3. Biên hạt và pha phụ có vai trò gì?

Biên hạt là vùng cấu trúc thay đổi giữa các hạt khác hướng. Nó có thể ảnh hưởng đến chuyển động nguyên tử, sự truyền nhiệt, tính chất điện và đường đi của vết nứt. Tác động cụ thể phụ thuộc loại vật liệu và trạng thái biên hạt; không nên mặc định mọi biên hạt đều “yếu” hoặc đều có hại.

Pha vật liệu là vùng có cấu trúc và thành phần đặc trưng. Một sản phẩm có thể chứa nhiều pha tinh thể hoặc có thêm pha thủy tinh. Pha thủy tinh không có trật tự tuần hoàn dài hạn như tinh thể, nhưng vẫn có trật tự cục bộ ở mức nguyên tử. [1]

Trong một số hệ sứ, pha thủy tinh hoặc pha lỏng xuất hiện trong quá trình nung có thể hỗ trợ tạo đặc. Nhưng thành phần tồn tại sau nung cũng có thể ảnh hưởng đến khả năng làm việc khi nóng. Một lượng nhỏ pha nằm ở vị trí quan trọng đôi khi có tác động lớn hơn cảm nhận từ tỷ lệ phần trăm của nó.

Đây là một lý do khiến câu “hai mẫu đều có cùng hàm lượng thành phần chính” chưa đủ. Cần biết phần còn lại là gì, phân bố ở đâu và cấu trúc sau chế tạo ra sao. Tuy nhiên, không phải ứng dụng nào cũng cần phân tích vi mô sâu; mức kiểm tra nên đi theo mức độ quan trọng của chi tiết.

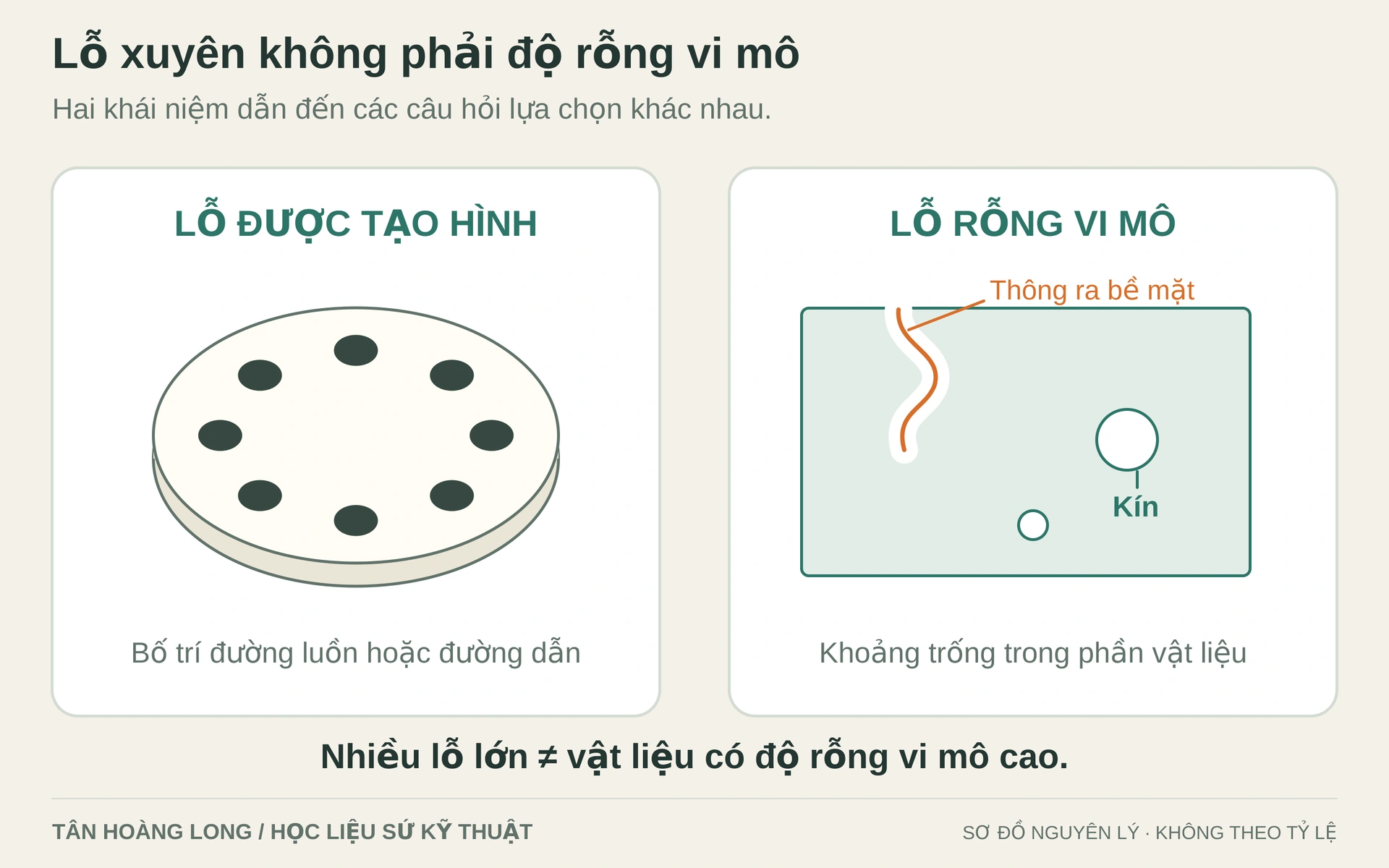

4. Lỗ rỗng mở, lỗ rỗng kín và lỗ được thiết kế

Lỗ rỗng vi mô là khoảng trống trong cấu trúc vật liệu. Lỗ rỗng mở có đường thông ra bề mặt; lỗ rỗng kín nằm tách biệt bên trong. Hai loại này không tương đương khi xét hút nước, độ kín hoặc sự xâm nhập của môi trường. Một lỗ mở cũng không nhất thiết tạo thành đường thông xuyên suốt từ mặt này sang mặt kia. [1]

Ngược lại, lỗ xuyên của một ống hai lỗ hoặc lưới lỗ trên một đĩa là đặc điểm hình học được thiết kế. Chi tiết có nhiều lỗ lớn không có nghĩa phần vật liệu làm thành vách có độ rỗng vi mô cao. Cũng có thể có một chi tiết nhìn bên ngoài kín nhưng cấu trúc bên trong vẫn có lỗ rỗng.

Phân biệt hai khái niệm này rất hữu ích khi đặt hàng. “Cần ống nhiều lỗ” nói về bố trí hình học. “Cần vật liệu ít hút nước” hoặc “cần độ kín theo yêu cầu” lại dẫn đến câu hỏi về cấu trúc và phép kiểm tra khác.

5. Lỗ rỗng thay đổi hành vi của chi tiết như thế nào?

Xét một ví dụ hình học đơn giản: nếu cùng một thể tích bao ngoài mà một mẫu có nhiều khoảng trống hơn, phần vật liệu rắn thực sự trong thể tích ấy sẽ ít hơn. Với cùng hệ vật liệu, điều này giúp giải thích vì sao khối lượng thể tích có thể thay đổi. Nhưng chỉ cân khối lượng chưa đủ để xác định thành phần hoặc phân bố lỗ rỗng.

Trong cơ học, lỗ rỗng có thể làm gián đoạn đường truyền tải và tạo vùng tập trung ứng suất. Trong truyền nhiệt, ranh giới pha và khoảng trống có thể thay đổi đường truyền năng lượng. Trong tiếp xúc với chất lỏng, mạng lỗ mở có thể tạo điều kiện cho chất lỏng xâm nhập nếu khả năng thấm ướt phù hợp. Các ảnh hưởng ấy không có cùng mức độ ở mọi vật liệu. [1][2]

Vì vậy, giảm độ rỗng không phải mục tiêu tuyệt đối cho mọi sản phẩm. Gốm cần độ kín thường theo đuổi cấu trúc đặc; một số vật liệu cách nhiệt hoặc cấu trúc xốp chức năng lại chủ động sử dụng độ rỗng. Câu hỏi đúng là cấu trúc ấy có phục vụ mục tiêu hay không.

6. Vết nứt nhỏ: vì sao kích thước nhìn thấy không nói hết vấn đề?

Vết nứt khác với một lỗ tròn lý tưởng. Đầu vết nứt có hình học sắc, có thể tạo sự tập trung ứng suất đáng kể khi chịu tải. Khi điều kiện thúc đẩy vết nứt vượt khả năng chống phát triển nứt của vật liệu, vết nứt có thể lan ra. Đây là nền tảng để hiểu vì sao một chi tiết cứng vẫn có thể gãy. [1]

Vết nứt có thể bắt đầu từ khuyết tật trong chế tạo, hư hại do gia công hoặc tác động trong vận chuyển và lắp đặt. Tuy nhiên, nhìn một ảnh vết gãy thường chưa đủ để xác định nguyên nhân. Cần thêm vị trí tải, lịch sử nhiệt, tình trạng tiếp xúc và thông tin về vật liệu.

Cách hiểu thực tế không phải “mọi vết nhỏ đều khiến sứ hỏng ngay”, mà là kích thước, vị trí, hình dạng khuyết tật và trạng thái tải cần được xem cùng nhau. Quyết định chấp nhận một chi tiết phải theo tiêu chí đã thống nhất, không theo cảm giác bề mặt còn đẹp.

7. Vì sao cùng thành phần nhưng cách nung khác có thể cho kết quả khác?

Quá trình nung ảnh hưởng đến mức liên kết giữa các hạt, độ đặc, cỡ hạt và sự hình thành pha. Chu trình khác nhau có thể tạo cấu trúc khác nhau từ cùng một phối liệu. Gia công sau nung cũng có thể làm thay đổi bề mặt hoặc đưa vào hư hại cục bộ nếu không kiểm soát phù hợp. [2]

Tuy nhiên, không có quy tắc đơn giản “hạt càng nhỏ càng tốt” hoặc “nung càng lâu càng bền”. Một đặc điểm có lợi cho tính chất này có thể không tối ưu cho tính chất khác. Sự phát triển hạt, độ rỗng và các pha phải được đánh giá như một hệ thống.

Đối với người mua, bài học hữu ích là cần nhận diện đúng cấp vật liệu và yêu cầu kiểm tra, thay vì chỉ yêu cầu một tên hóa học. Dữ liệu của vật liệu thử nghiệm cũng không thay thế hoàn toàn việc đánh giá một chi tiết có hình dạng khác.

8. Dùng hiểu biết vi mô để đặt câu hỏi tốt hơn

Điều quan sát hoặc yêu cầu	Câu hỏi nên đặt
Hai mẫu có khối lượng khác nhau	Kích thước và thành phần có giống nhau không? Có dữ liệu khối lượng thể tích không?
Cần ngăn môi trường xâm nhập	Yêu cầu là hút nước thấp, độ thấm thấp hay độ kín theo một phép thử cụ thể?
Chi tiết mẻ ở cạnh	Có va đập, tải tập trung, góc sắc hoặc hư hại gia công không?
Cùng tên vật liệu nhưng tuổi thọ khác	Cấp vật liệu, cấu trúc, hình học và điều kiện vận hành có thực sự tương đương không?

Những câu hỏi này không thay thế kiểm tra chuyên môn. Chúng giúp thu thập đúng thông tin để tìm nguyên nhân hoặc xác định yêu cầu mua hàng.

Tự kiểm tra sau khi đọc

Một đĩa có 18 lỗ xuyên có nhất thiết hút nước nhiều hơn một đĩa đặc không?

Không thể kết luận như vậy. Lỗ xuyên là hình học được thiết kế; độ hút nước còn liên quan mạng lỗ rỗng mở và khả năng chất lỏng xâm nhập vào phần vật liệu. Cần so sánh theo phép đo phù hợp, không theo số lỗ nhìn thấy.

Điều cần nhớ

Liên kết nguyên tử là nền tảng; hạt, biên hạt, pha phụ và lỗ rỗng tạo thành cấu trúc vi mô; hình dạng và cách lắp đưa cấu trúc ấy vào một nhiệm vụ thực tế. Hiểu đủ ba mức sẽ giúp tránh kết luận quá nhanh từ màu sắc, tên vật liệu hoặc một thông số riêng lẻ.

Khi trao đổi với Tân Hoàng Long, hãy mô tả yêu cầu chức năng và tình trạng thực tế của chi tiết. Đó là cơ sở để xác định cần hỏi thêm về vật liệu, độ kín, bề mặt hay các tiêu chí kiểm tra khác.

Tài liệu khoa học và đọc thêm

1. [1] C. Barry Carter và M. Grant Norton (2013). Ceramic Materials: Science and Engineering (Vật liệu gốm: khoa học và kỹ thuật), ấn bản 2. ISBN 978-1-4614-3522-8. Tài liệu nền tảng về liên kết, cấu trúc, khuyết tật, chế tạo và tính chất gốm.
2. [2] Mohamed N. Rahaman (2017). Ceramic Processing (Chế tạo gốm), ấn bản 2. ISBN 978-1-4987-1641-3. Tài liệu nền tảng về phối liệu, tạo hình, sấy, khử chất kết dính, thiêu kết và kiểm soát cấu trúc.

Hình minh họa được biên soạn để giải thích nguyên lý, không phải ảnh sản phẩm hoặc bản vẽ chế tạo. Các ví dụ số học được ghi rõ là giả định.
