Sấy và khử chất kết dính: vì sao sứ có thể nứt trước khi nung xong?

Bài 06/08 · Nền tảng sứ kỹ thuật. Minh họa giải thích nguyên lý, không phải ảnh sản phẩm hay bản vẽ chế tạo. Ví dụ số học (nếu có) là giả định, không phải thông số sản phẩm.

Sau bài này, bạn sẽ hiểu: Phân biệt các cơ chế khuyết tật mà không biến một ảnh vết nứt thành kết luận nguyên nhân.

Một phôi sứ có thể nứt trước khi đi đến giai đoạn nung cao. Điều này dễ gây ngạc nhiên: nguyên liệu vốn được chọn để làm việc trong môi trường nóng, tại sao lại hỏng trong một bước “làm khô”? Câu trả lời là phôi chưa có cấu trúc và độ bền của thành phẩm, trong khi chất lỏng và chất kết dính bên trong đang di chuyển hoặc bị loại bỏ.

Sấy và khử chất kết dính không phải cùng một việc. Hiểu sự khác nhau giúp thấy vì sao tốc độ xử lý, bề dày phôi, đường thoát và trạng thái nguyên liệu phải được xem xét cùng nhau, thay vì chỉ đặt một nhiệt độ rồi chờ.

1. Phôi trước nung giữ hình nhờ đâu?

Sau tạo hình, các hạt gốm chưa nhất thiết có mạng liên kết thiêu kết đủ bền. Phôi giữ hình nhờ sự tiếp xúc giữa hạt, thành phần dẻo, chất kết dính và các cơ chế liên quan đến tuyến công nghệ. Phôi ép, phôi đùn và phôi đúc hồ có thể chứa lượng và loại thành phần tạm thời khác nhau. [2]

Bởi vậy, một lịch xử lý dành cho phôi đúc hồ không tự động phù hợp với phôi ép phun. Hai phôi cùng hình dạng còn có thể khác về hàm lượng hữu cơ, đường thoát chất lỏng hoặc độ bền ở các giai đoạn trung gian.

“Đã cầm lên được” cũng không đồng nghĩa “đã đủ bền để gia nhiệt nhanh”. Khả năng chịu một lực nhẹ khi nguội và khả năng chịu các ứng suất phát sinh bên trong khi xử lý là hai tình huống khác nhau.

2. Sấy: loại bỏ chất lỏng và kiểm soát sự co không đều

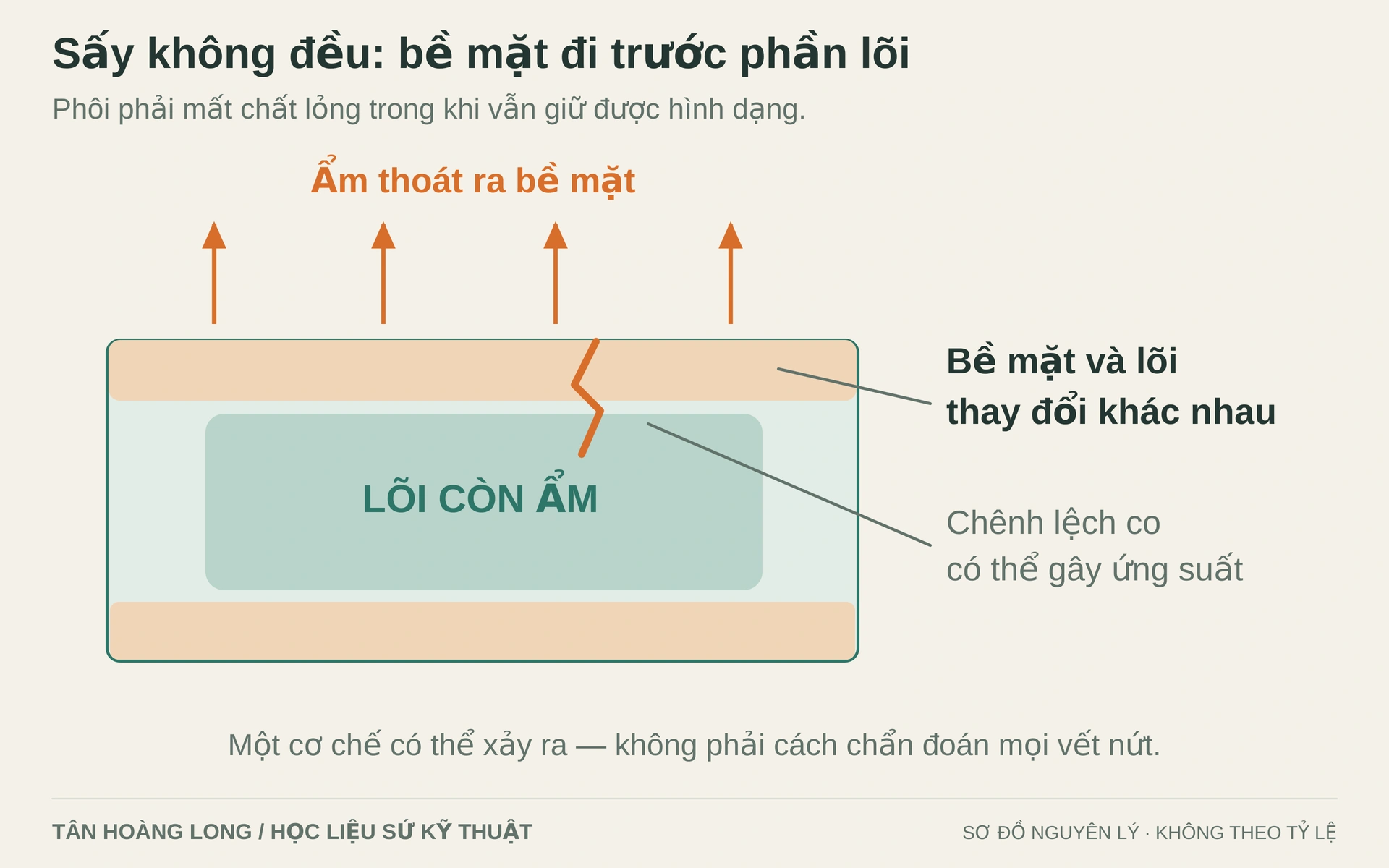

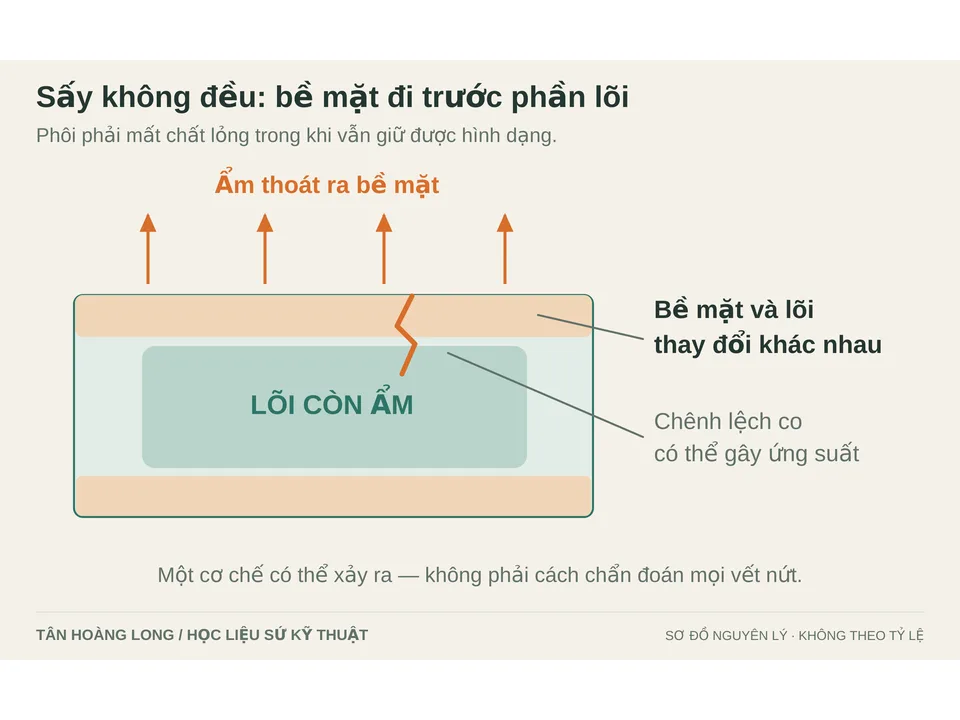

Trong phôi chứa nước hoặc dung môi, chất lỏng phải di chuyển từ vùng bên trong đến bề mặt rồi ra môi trường. Quá trình này chịu ảnh hưởng của mạng lỗ, bề dày, trạng thái bề mặt và điều kiện sấy. Bề mặt mất ẩm không có nghĩa phần lõi đã đạt cùng trạng thái. [2][4]

Ở các giai đoạn có liên quan đến mao dẫn, lực trong chất lỏng có thể kéo mạng hạt lại gần nhau và gây co. Nếu sự mất ẩm và co diễn ra không đồng đều giữa các vùng, phôi có thể sinh ứng suất và nứt. Nghiên cứu về lý thuyết sấy giải thích vai trò của dòng chất lỏng, lực mao dẫn, độ bền mạng hạt và chênh lệch co trong hiện tượng này. [4]

Một cách hình dung đơn giản là bề mặt “muốn” ngắn lại trong khi phần lõi chưa thay đổi tương ứng. Vì các vùng vẫn gắn với nhau, chúng không thể co độc lập. Sự cản trở lẫn nhau tạo ra ứng suất. Đây là mô hình trực quan; phân bố ứng suất thực tế phụ thuộc hình học và thời điểm trong quá trình.

3. Tại sao phôi dày và bề dày thay đổi khó xử lý hơn?

Trong một khối dày, chất lỏng ở tâm thường phải đi một quãng dài hơn để ra ngoài so với một vách mỏng. Các vùng dày và mỏng trong cùng phôi có thể mất ẩm theo tốc độ khác nhau. Nếu đặt phôi trên một mặt cản thoát ẩm, sự bất đối xứng có thể tăng thêm.

Điều này giải thích vì sao phôi có thể cong trước khi xuất hiện vết nứt rõ ràng. Cong vênh là dấu hiệu biến dạng không đồng đều, nhưng không tự xác định chính xác nguyên nhân. Cần kiểm tra cả trạng thái phối liệu, cách tạo hình, điều kiện đỡ và chu trình đã thực hiện.

Không thể suy ra một thời gian sấy an toàn chỉ từ chiều dài lớn nhất của chi tiết. Bề dày thành, đường thoát, độ ẩm ban đầu và khả năng vận chuyển chất lỏng đều liên quan. Bài viết không đưa ra nhiệt độ hoặc thời gian chung để dùng trực tiếp trong sản xuất.

4. Khử chất kết dính: loại bỏ phần tạm thời trước khi tạo cấu trúc cuối

Khử chất kết dính, tiếng Anh là “debinding”, là quá trình loại bỏ hệ kết dính tạm thời theo một tuyến phù hợp. Có phương pháp dùng nhiệt, có phương pháp dùng dung môi hoặc cơ chế khác, và có tuyến kết hợp nhiều bước. Không phải mọi loại phôi đều cần cùng một cách xử lý. [2]

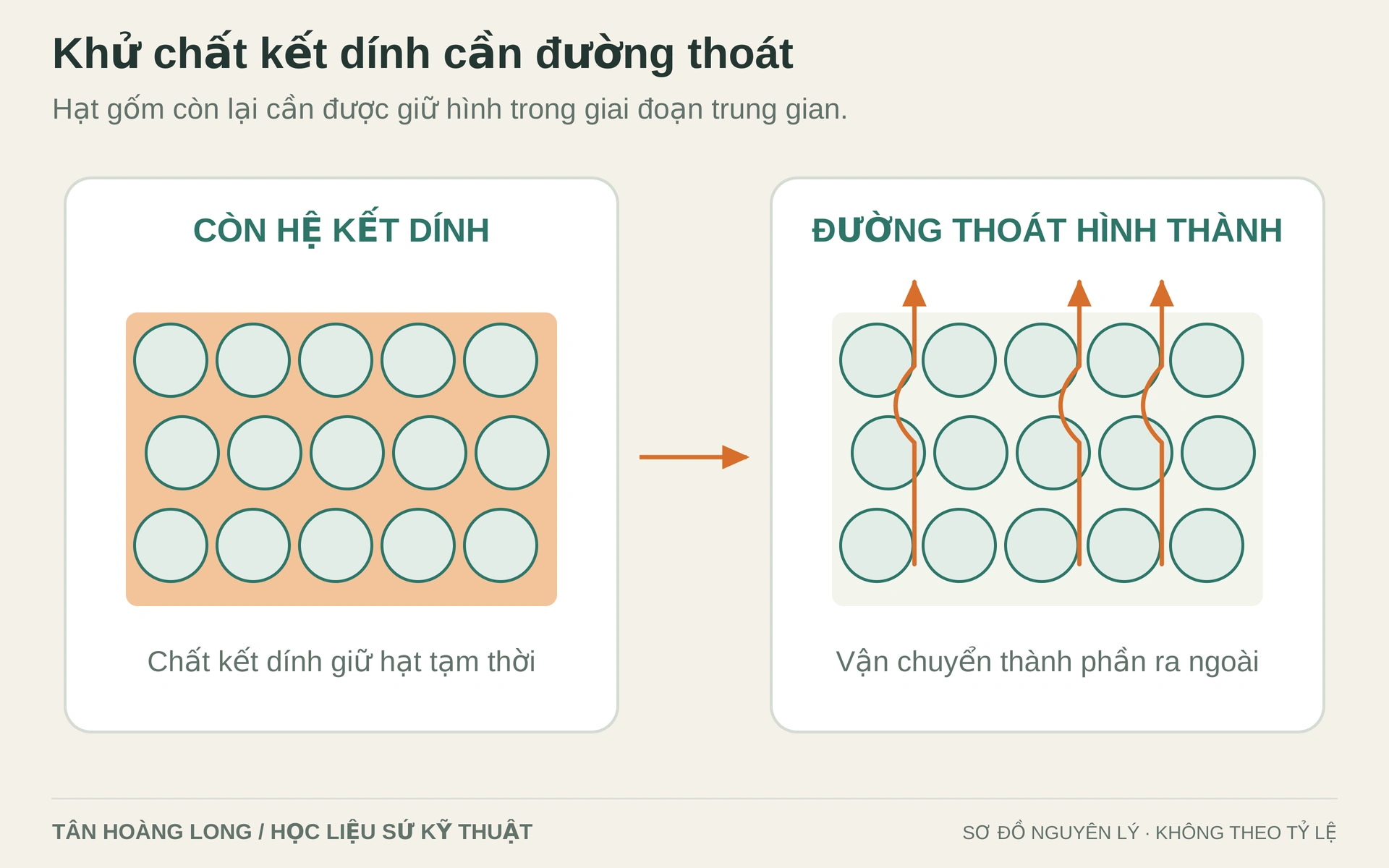

Trong khử kết dính bằng nhiệt, thành phần hữu cơ có thể mềm, phân hủy hoặc tham gia các phản ứng tùy loại chất và môi trường. Sản phẩm tạo ra phải được vận chuyển ra khỏi phôi. Mạng lỗ và đường thoát vì vậy có vai trò quan trọng, chứ không chỉ nhiệt độ của lò. [5]

Giai đoạn này còn có một sự chuyển tiếp đáng chú ý: chất kết dính đang mất dần khả năng giữ hạt, trong khi liên kết thiêu kết có thể chưa phát triển đủ. Phôi có thể trở nên nhạy cảm với tải bản thân, cách kê hoặc các lực tác động khác. Đây là lý do cần quan tâm cả hình dạng và độ bền trung gian.

5. Vì sao tăng nhiệt nhanh có thể gây khuyết tật?

Nếu tốc độ tạo sản phẩm phân hủy lớn hơn khả năng chúng thoát ra, trạng thái bên trong có thể trở nên bất lợi, bao gồm sự tích tụ áp suất hoặc phân bố thành phần không đều. Kết hợp với độ bền phôi thay đổi, điều này có thể góp phần tạo nứt, rỗng hoặc biến dạng. Không phải mọi vết nứt đều do áp suất khí; đó chỉ là một nhóm cơ chế cần xét. [5]

Một số tuyến khử kết dính chủ động tạo mạng lỗ trước để hỗ trợ các bước tiếp theo. Các nghiên cứu về vận chuyển chất kết dính cũng cho thấy đường thoát và tương tác với môi trường xung quanh có thể ảnh hưởng đáng kể đến quá trình. Tuy nhiên, kết quả của một hệ bột và chất kết dính không được tự động chuyển thành hướng dẫn cho hệ khác.

6. Phân biệt ba hiện tượng dễ bị gộp chung

Hiện tượng	Điều đang xảy ra	Nhóm nguyên nhân cần xem xét
Nứt liên quan đến sấy	Phôi mất chất lỏng, có thể co không đồng đều	Vận chuyển ẩm, lực mao dẫn, hình học, độ bền phôi và điều kiện sấy
Nứt liên quan đến khử kết dính	Thành phần tạm thời bị loại bỏ, cấu trúc đỡ thay đổi	Tốc độ phản ứng, đường thoát, hệ kết dính, môi trường và kê đỡ
Nứt do chênh lệch nhiệt	Các vùng có nhiệt độ và mức giãn nở khác nhau	Tốc độ truyền nhiệt, đặc tính vật liệu, hình học và ràng buộc

Các cơ chế có thể cùng xuất hiện. Chỉ ghi “nứt do nhiệt” thường quá rộng để cải thiện quy trình. Ngược lại, một ảnh nứt cũng không đủ để kết luận chắc chắn “do sấy nhanh” hoặc “do chưa cháy hết keo”. Cần đặt hiện tượng vào đúng thời điểm và lịch sử xử lý.

7. Những thông tin giúp điều tra một mẻ phôi bị nứt

Thông tin đầu tiên là vết nứt xuất hiện khi nào: sau tháo khuôn, sau sấy, trong giai đoạn khử kết dính hay chỉ được phát hiện sau nung. Thời điểm phát hiện không luôn là thời điểm hình thành, nhưng vẫn là dữ kiện quan trọng.

Tiếp theo là vị trí và tính lặp lại. Vết nứt có tập trung ở vùng chuyển bề dày, gần lỗ, tại mặt kê hay ở cùng một vị trí giữa nhiều chiếc không? Mẫu bị lỗi có nằm ở một khu vực của mẻ xử lý hay phân bố ngẫu nhiên? Những quan sát này giúp đặt giả thuyết, không thay thế bằng chứng.

Cuối cùng cần đối chiếu mẻ phối liệu, trạng thái phôi, chu trình thực tế, bố trí đỡ và thay đổi gần đây. Việc ghi nhận có hệ thống thường hữu ích hơn thay đồng thời nhiều thông số rồi không biết yếu tố nào tạo ra khác biệt.

8. Vì sao nung tiếp không bảo đảm làm lành phôi nứt?

Một vết nứt đã tạo ra mặt gián đoạn trong phôi. Trong quá trình thiêu kết, cấu trúc xung quanh vẫn tiếp tục thay đổi, nhưng không có bảo đảm mọi mặt nứt sẽ khép lại và liên kết đến mức đạt yêu cầu. Hình học, mức độ hư hại và cơ chế vận chuyển vật chất đều ảnh hưởng kết quả. [2]

Do đó, không nên xem bước nung cao là một biện pháp chữa lỗi mặc định. Quyết định xử lý lại, loại bỏ hoặc đánh giá thêm cần theo quy trình và tiêu chí của cơ sở sản xuất. Với chi tiết có nhiệm vụ quan trọng, một bề mặt trông đã khép không tự chứng minh bên trong đạt chất lượng.

9. Người sử dụng thành phẩm cần hiểu gì từ bài này?

Bài viết chủ yếu giải thích chế tạo, không hướng dẫn người dùng tự sấy hoặc tự nung lại sản phẩm. Một thành phẩm đã nung và một phôi chưa nung là hai trạng thái khác nhau. Không được lấy mô hình khử kết dính của phôi làm cơ sở để tự xử lý lại một chi tiết không rõ vật liệu hoặc lịch sử sử dụng.

Điều hữu ích khi mua hàng là hiểu vì sao thay đổi bề dày hoặc bổ sung một khối đặc có thể ảnh hưởng tiến trình chế tạo. Khi gặp sản phẩm nứt, cần cung cấp ảnh, vị trí sử dụng, chu kỳ nhiệt và lịch sử lắp đặt; không nên khẳng định lỗi thuộc về khâu sấy chỉ từ ngoại quan.

Tự kiểm tra sau khi đọc

Bề mặt phôi đã khô có chứng minh chất kết dính bên trong đã được loại bỏ không?

Không. Sấy và khử chất kết dính loại bỏ những thành phần khác nhau. Bề mặt khô không chứng minh lõi đã hết chất lỏng, càng không chứng minh hệ kết dính đã được loại bỏ đúng mức. Cần phương pháp kiểm soát phù hợp với quy trình.

Điều cần nhớ

Sấy cần kiểm soát vận chuyển chất lỏng và chênh lệch co. Khử chất kết dính cần kiểm soát việc loại bỏ thành phần tạm thời, đường thoát và độ bền trung gian của phôi. Cả hai giai đoạn đều ảnh hưởng đến khả năng tạo ra một chi tiết ổn định sau nung.

Với một yêu cầu hình dạng mới hoặc vấn đề hư hỏng trong sử dụng, có thể trao đổi bản vẽ và điều kiện thực tế với Tân Hoàng Long. Không nên áp dụng một chương trình sấy hoặc nung chung khi chưa có hướng dẫn cho đúng vật liệu và sản phẩm.

Tài liệu khoa học và đọc thêm

1. [2] Mohamed N. Rahaman (2017). Ceramic Processing (Chế tạo gốm), ấn bản 2. ISBN 978-1-4987-1641-3. Tài liệu nền tảng về phối liệu, tạo hình, sấy, khử chất kết dính, thiêu kết và kiểm soát cấu trúc.
2. [4] George W. Scherer (1990). Theory of Drying (Lý thuyết sấy). Journal of the American Ceramic Society (Tạp chí Hội Gốm Hoa Kỳ), 73(1), 3–14. Cơ sở về vận chuyển chất lỏng, lực mao dẫn và ứng suất trong sấy.
3. [5] Olorunfemi J. Esan, Christopher J. Hansen, Scott E. Stapleton và Amy M. Peterson (2026). Capillary-driven debinding for accelerated binder removal in ceramics (Khử chất kết dính được hỗ trợ bởi mao dẫn trong gốm). Journal of the American Ceramic Society (Tạp chí Hội Gốm Hoa Kỳ), 109, e70499. Tham chiếu cơ chế vận chuyển; không chuyển kết quả mô hình thành chu trình sản xuất chung.

Hình minh họa được biên soạn để giải thích nguyên lý, không phải ảnh sản phẩm hoặc bản vẽ chế tạo. Các ví dụ số học được ghi rõ là giả định.

Tiếp tục lộ trình

Bài trước · Bài tiếp theo · Toàn bộ bài sứ kỹ thuật

Trao đổi chi tiết sứ tại Tân Hoàng Long

Khi cần đối chiếu hoặc trao đổi chi tiết theo bản vẽ, hãy gửi ảnh vị trí lắp, kích thước và điều kiện làm việc đến Tân Hoàng Long. Xem danh mục sứ kỹ thuật để nhận diện hình dạng; cấp vật liệu, dung sai và khả năng làm việc phải được xác nhận riêng cho từng yêu cầu.

Nội dung chuyển biên từ học liệu nền tảng sứ kỹ thuật THL, giữ các lưu ý kỹ thuật và tài liệu tham khảo của bản nguồn.
